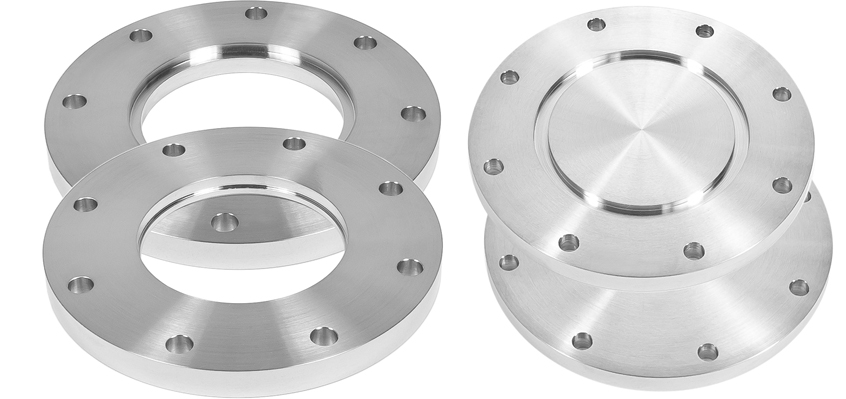

ISO法兰标准(ISO 7005-1,ISO 9624) - 制造商和股票师

在印度孟买的工厂制造的ISO法兰标准
我们认识到作为一个值得信赖的制造商,供应商,出口商的ISO法兰标准,ISO 7005 - 1法兰,法兰,ISO 9624 ISO法兰和连接件,ISO平方凸缘,ISO 6162分裂法兰,ISO KF法兰,ISO法兰o形环,ISO DIN法兰,ISO法兰F04 / F05 F07 / F14战斗机上,法兰ISO PN16 / PN10维度。
www.vwin888用于制造ISO法兰标准的材料包括不锈钢(SS),Hastelloy,Monel,Inconel,Titaniun,双面钢,镍合金,超级双工钢,灌注,合金20,254 Smo,铜镍,碳钢(CS),合金钢,铝,青铜,温和钢(MS),黄铜。
ISO法兰标准标准规格标准
- 类型ISO法兰标准(ISO 7005-1,ISO 9624)
- 尺寸½“(15 nb)至48”(1200nb)
- 班级150磅,300磅,600磅,900磅,1500磅,2500磅,DIN标准ND-6,10,16,25,40等
- dinDIN2527,DIN2566,DIN2573,DIN2576,DIN2641,DIN2642,DIN2655,DIN2656,DIN2627,DIN2628,DIN2629,DIN 2631,DIN2632,DIN2633,DIN2634,DIN2635,DIN2636,DIN2637,DIN2638,DIN2673
- BS.BS4504,BS4504,BS1560,BS10
- 通知SORF, WNRF, BLRF, SWRF, LAP Joint, threads, Reducing, spectacles等
- 专业按照图纸
- 标准ANSI B16.5,ANSI B16.47,ANSI B16.36,ANSI B16.48,BS 4504,EN1092,UNI 2277/2278,DIN,JIS,SABS1123,GOST-12820
- 涂层/表面处理防锈漆,油黑色涂料,黄色透明,镀锌,冷热浸镀锌
- 连接类型环形接头、搭接面、凸面、平面、大公母、小公母、大、舌槽、小舌槽
- 法兰面类型平面(FF),抬起面(RF),环形接头(RJT)
- 方面ANSI B16.5,ANSI B16.47系列A&B,MSS SP44,ASA,API-605,AWWA,自定义图纸
- 包装没有熏蒸或熏蒸胶合板/木托盘或案例
- 使用/应用程序油田,海上,水系统,造船,天然气,电力,管道项目等
www.vwin888ISO法兰标准的材料,标准和等级
- 不锈钢ISO法兰标准ASTM A 182,240 F 304,304L,304H,316,316L,316TI,310,310S,321,321H,317,347,347H,904L
- 双钢ISO法兰标准ASTM / ASME A / SA 182 F 44,F 45,F51,F 53,F 55,F 60,F 61
- 超级双工ISO法兰标准ASTM / ASME A / SA 182 F 44,F 45,F51,F 53,F 55,F 60,F 61
- 镍合金ISO法兰标准ASTM SB564,SB160,SB472,SB162 - 镍200(未编号N02200),镍201(未编号N02201),Monel 400(Uns No.N04400),Monel 500(Uns No.N05500),Inconel 800(Unt No。N08800),Inconel 825(Uns No.N08825),Inconel 600(Uns No.N06600),Inconel 625(Uns No.N06625),Inconel 601(未编号N06601),Hastelloy C 276(Uns No.N10276),合金20(未编号N08020)
- 铜合金ISO法兰标准ASTM SB 61,SB62,SB151,SB152 - UNS No.C 70600(Cu-Ni 90/10),C 71500(Cu-Ni 70/30),UNS No.C 10100,10200,10300,10800,12000,12200
- 合金ISO法兰标准合金20,合金C,合金C276,合金B2
- 低温钢ISO法兰标准ASTM A350 LF2,LF3,LF6
- 高产ISO法兰标准ASTM A694 F42,F52,F60,F65,F70
- 碳钢ISO法兰标准ASTM / ASME A / SA 105 ASTM / ASME A 350,ASTM A 181 LF 2 / A516 GR.70 A36,A694 F42,F46,F52,F60,F65,F706
- 合金钢ISO法兰标准Astm / asme a / sa 182 & a 387 f1, f5, f9, f11, f12, f22, f91
ISO法兰(也已知大型ISO)具有无性的设计,由304L不锈钢或铝制制成。ISO和KF密封件的设计原则是相同的。每个法兰面是对钻孔或凹槽的,以在其O.D中接收带有弹性O形环的金属定心环。与KF一样,ISO定心环同时对齐法兰并将O形环保持在适当位置。然而,由于较大直径的ISO O形环更可能“滚动”,因此弹簧装载的保持器将其固定在外部。ISO法兰受限(通过O形圈的性能),在〜0°C和120-180°C之间的温度,以及大气压到〜10-8托或曼巴的应用。ISO法兰普遍大小由名义I.D。(在,可以焊接到法兰的最大管中的)。标准尺寸是:63,80,100,160,200,250,320,400,500和630。
两个法兰“风格”:
ISO-K法兰:使用放置在法兰周围周围的单独夹子。
ISO-F法兰:使用传统的螺栓孔和螺母/螺栓
ISO法兰标准的尺寸
定心环尺寸
尺寸 | 嘴唇o.d. 在。(mm) |
唇身份证 在。(mm) |
厚度 在。(mm) |
---|---|---|---|
ISO 63. | 2.756(70) | 2.63 (66.8) | 0.154 (3.9) |
ISO 80. | 3.268(83) | 3.14 (79.8) | 0.154 (3.9) |
ISO 100. | 4.016(102) | 3.89(98.8) | 0.154 (3.9) |
ISO 160 | 6.024(153) | 5.90 (149.9) | 0.154 (3.9) |
ISO 200. | 8.386 (213) | 8.26(209.8) | 0.154 (3.9) |
ISO 250 | 10.276(261) | 10.14(257.6) | 0.154 (3.9) |
ISO 320. | 12.520(318) | 12.30(312.4) | 0.220 (5.6) |
ISO 400. | 15.748 (400) | 15.53(394.5) | 0.220 (5.6) |
ISO 500. | 19.724(501) | 19.51(495.6) | 0.220 (5.6) |
ISO 630. | 25.630 (651) | 25.41(645.4) | 0.220 (5.6) |
ISO k型法兰尺寸
法兰大小 | 管o.d. (在)。 |
法兰O.D. 在。(mm) |
法兰厚度 在。(mm) |
夹具数量 | 装配直径 在。(mm) |
|
---|---|---|---|---|---|---|
最小 | 最佳 | |||||
ISO 63. | 2.5 | 3.74(95) | 0.47(11.94) | 3. | 4. | 5.00(127) |
ISO 80. | 3. | 4.33(110) | 0.47(11.94) | 4. | 8. | 5.59(142) |
ISO 100. | 4. | 5.12(130) | 0.47(11.94) | 4. | 8. | 6.38(162) |
ISO 160 | 6. | 7.09 (180) | 0.47(11.94) | 4. | 8. | 8.35(212) |
ISO 200. | 8. | 9.45(240) | 0.47(11.94) | 6. | 12. | 10.71(272) |
ISO 250 | 10. | 11.42(290) | 0.47(11.94) | 6. | 12. | 12.68(322) |
ISO 320. | 12.75 | 14.57(370) | 0.67(17.02) | 8. | 12. | 16.73(425) |
ISO 400. | 16. | 17.72(450) | 0.67(17.02) | 8. | 16. | 20.08 (510) |
ISO 500. | 20. | 21.65 (550) | 0.67(17.02) | 12. | 16. | 24.02 (610) |
ISO 630. | 24. | 27.17(690) | 0.87(22.10) | 14. | 18. | 29.53(750) |
ISO F风格法兰尺寸
法兰大小 | 管o.d. (在)。 |
法兰O.D. 在。(mm) |
法兰厚度 在。(mm) |
螺栓数量 | 孔直径 在。(mm) |
BCD. 在。(mm) |
---|---|---|---|---|---|---|
ISO 63. | 2.5 | 5.12(130) | 0.47(11.94) | 4. | 0.35(9) | 4.33(110) |
ISO 80. | 3. | 5.71(145) | 0.47(11.94) | 8. | 0.35(9) | 4.92 (125) |
ISO 100. | 4. | 6.50(165) | 0.47(11.94) | 8. | 0.35(9) | 5.71(145) |
ISO 160 | 6. | 8.86(225) | 0.63(16.00) | 8. | 0.43(11) | 7.87 (200) |
ISO 200. | 8. | 11.22(285) | 0.63(16.00) | 12. | 0.43(11) | 10.24(260) |
ISO 250 | 10. | 13.19 (335) | 0.63(16.00) | 12. | 0.43(11) | 12.20(310) |
ISO 320. | 12.75 | 16.73(425) | 0.79(20.07) | 12. | 0.55(14) | 15.55 (395) |
ISO 400. | 16. | 20.08 (510) | 0.79(20.07) | 16. | 0.55(14) | 18.90(480) |
ISO 500. | 20. | 24.02 (610) | 0.79(20.07) | 16. | 0.55(14) | 22.83(580) |
ISO 630. | 24. | 29.53(750) | 0.94(23.88) | 20. | 0.55(14) | 28.35(720) |
行业我们迎合ISO法兰标准
vwin德赢网Micron Steel和Tubes具有多年的Exto和供应ISO法兰和配件的经验,这些行业广泛使用:
- 炼油厂
- 气体处理
- 离岸钻油公司
- 石油化工产品
- 烃
- 肥料
- 纸和纸浆公司
- 发电
- 特种化学品
- 药品
- 药物
- 钢
- 水泥
- 水管线
- 杀虫剂
- 一般管道
- 建造
- 工程
- 核
- 食品加工和乳制品
- 锅炉和热排水员
ISO法兰标准的可用类型
ISO锻造法兰 | ISO高毂百叶窗法兰 |
ISO盲法兰 | ISO眼镜百叶窗法兰 |
ISO减少法兰 | ISO松散的法兰 |
ISO孔板法兰 | ISO RTJ法兰 |
ISO插座焊接法兰 | ISO拧紧法兰 |
ISO在法兰上滑倒 | ISO焊接颈部法兰 |
ISO平法兰 | ISO法兰面类型和光洁度 |
ISO搭接法兰出口商 | iso sorf法兰 |
ISO SWRF法兰 | ISO Groove&舌法兰 |
ISO方形法兰 | ISO长颈部焊接法兰 |
ISO螺纹法兰支架 | ISO黑桃环垫片法兰 |
ISO焊接颈部法兰系列A或B. | ISO环形连接法兰制造商 |
ISO WNRF法兰 | ISO Weldo / Nipo法兰 |
ISO扩展器法兰 | ISO法兰和配件供应商 |
我们出口和供应的城市名单
|
|
|
|
国家名单我们出口和供应
|
|
|
|
印度ISO法兰标准的价格范围
价格经常因差异而异,也取决于最低秩序,并且在没有任何先前通知的情况下可能会改变。更多细节接触我们现在并立即引用。
- 1法兰:US $ 0.10- $ 266.00 /件
- API DIN EN JIS ASME ISO标准法兰:US $ 2.00- $ 200.00 /件
- 不锈钢304 ISO环法兰:US $ 3.00- $ 300.00 /件
- ISO PN 50法兰:US $ 7.00- $ 10.00 /件
