ASME B16.11印度孟买承插焊接配件制造商
我们在印度的工厂生产承插焊管配件
我们认识为不锈钢插座焊接管接头的可信制造商，供应商和出口商，ASME 16.11，MSS SP-79，MSS SP-95,83,95,97，BS 3799，在所有尺寸和尺寸中。
www.vwin888套筒焊接配件制造的材料包括不锈钢，双工和超双工钢，镍合金，铜合金，碳钢，合金钢，哈氏合金，纪屋，Inconel，Titaniun，Incoloy，合金20,254 Smo，MID钢（MS）， 黄铜。
插座焊接管配件的标准规格
- 方面ASME 16.11，MSS SP-79,83,95,97，BS 3799
- 尺寸1/8“〜4”（DN6〜DN100）
- 压力类3000磅，6000磅，9000磅
- 增值服务热浸镀锌，环氧树脂和FBE涂层，电抛光，喷砂，螺纹，焊接
按尺寸、类别和壁厚划分的承插焊接配件类型
| 描述 | 班级指定 | ||
|---|---|---|---|
| 3000. | 6000. | 9000 | |
| 肘部45度和90度， T恤，十字架，联轴器， 半耦合， 端帽或管帽 |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 管尺寸 通过墙壁厚度 |
SCH 80 / xs | 原理图160 | XXS. |
www.vwin888ASME B16.11插座焊接配件的材料和等级
- ASME B16.11不锈钢插座焊接配件Astm / asme a / sa 182 - f 304, 304l, 304h, 309s, 309h, 310s, 310h, 316, 316ti, 316h, 316l, 316ln, 317, 317l, 321, 321 1h, 347, 347h, 904l。
- ASME B16.11双工和超级双工承插焊接接头Astm / asme a / sa 182 - f44, f45, f51, f53, f55, f60, f61。
- ASME B16.11镍合金插座焊接配件ASTM / ASME SB 564 / 160/472 - UNS 2200（镍200），UNS 4400（MONEL 400），UNS 8825 Inconel（825），UNS 6600（INCONEL 600），UNS 6601（INCONEL 601），UNS 6625（INCONEL 625），Unt 10276（Hastelloy C 276），Unt 2201（镍201），（合金20/20 CB 3）
- ASME B16.11铜合金承插焊接配件ASTM / ASME SB 61/62 / 151/152 - Unt No.C 92200，Unt No。C 83600，Unt No。70600,71500，C 70600（Cu -NI-90/10），C 71500（Cu -NI- 70/30），UNS NO C 10100，C 10200，C 10300，C 10800，C 12000，C 12200
- ASME B16.11碳钢插座焊接配件ASTMA 105 / A694 / A350 LF3 / A350 LF2 - F42，F46，F52，F56，F60，F65，F70
- ASME B16.11合金钢插座焊接配件ASTM A182-F1，F5，F9，F11，F22，F91
- ASME B16.11黄铜承插焊接配件黄铜CA 360，CA 345和CA 377 / SAE J530，SAE J531和ASA
什么是ASME B16.11承插焊接管件?
- 插座焊接是一种管连接细节，其中管道插入阀门，配件或法兰的凹陷区域中。
- 与对接焊管件相比，承插焊管件主要用于小管径(小口径管道);一般适用于公称通径为nps2或更小的管道。
- 它们用于输送易燃、有毒或昂贵材料的管道，不允许泄漏，并用于蒸汽300至600psi。www.vwin888
- 它们按照ASTM标准生产，并按照ASME B16.11制造。B16.11标准涵盖了锻碳钢和合金钢的压力-温度额定值、尺寸、公差、标记和材料要求。www.vwin888
插座焊接管配件制造标准
- Astm a182 - asme sa182锻造奥氏体不锈钢管道配件的标准规范
- ASME B16.9工厂制造的锻造布置配件
- Asme B16.11.锻造管件，承插焊接和螺纹
- MSS SP-43用于低压，耐腐蚀应用的锻造和制造的对接配件
- 海量存储系统(MSS)中sp - 95Swage（D）乳头和公牛塞
- BS3799石油工业钢管配件规范，螺纹和插座焊接

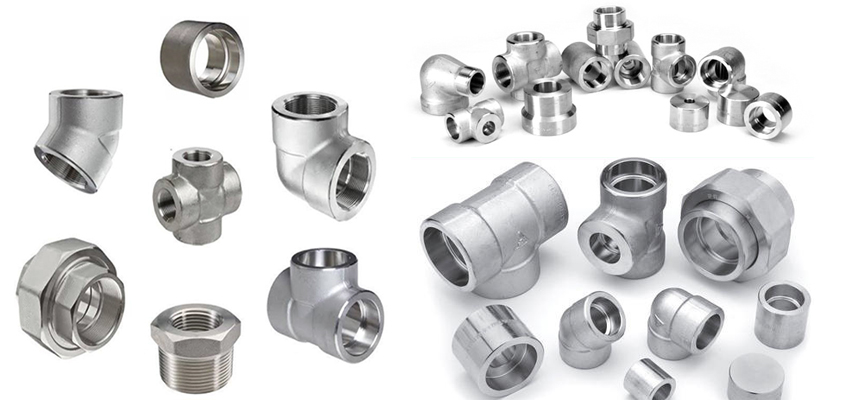

ASME B16.11承插焊接接头可供选择的型号
| 插座焊接90°弯头 | 插座焊接45°弯头 |
| 插座焊接发球台 | 插座焊接十字架 |
| 插座焊接全耦合 | 插座焊接半耦合 |
| 插座焊接帽 | 插座焊接联盟 |
| 承插焊接减速机镶件 | 承插焊接的老板 |
| 插座焊接分支出口 | 插座焊接90°弯头插座 |
| 承插焊接45°横向三通 | 承插焊接侧出口 |
| 承插焊接不等径/异径三通 | 插座焊接等三通 |
| 插座焊接减速器 | 承插焊接接头 |
| 插座焊接适配器 |
ASME B16.11vwinchina德赢 尺寸
| DN. | 笔名 管道 尺寸 |
插座 生 直径。（2） B. |
钻孔直径 配件（2） D. |
套接字壁厚(1) C |
体壁 厚度 G |
深度 插座 分钟。 j |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 班级指定 | 班级指定 | ||||||||||
| 班级指定 | 3000. | 6000. | 3000. | 6000. | |||||||
| 3000. | 6000. | 大街。 | 分钟。 | 大街。 | 分钟。 | 分钟。 | 分钟。 | ||||
| 6. | 1/8 | 11.2 10.8 |
7.6 6.1 |
7.6 6.1 |
3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9．5 |
| 8. | 1/4 | 14.6 14．2 |
10.0 8.5 |
10.0 8.5 |
3.78 | 3.30 | 4.60 | 4.01 | 3.02 | 3.68 | 9．5 |
| 10. | 3/8 | 18. 17.6 |
13.3 11.8 |
13.3 11.8 |
4.01 | 3.50 | 5.03 | 4.37 | 3.20 | 4.01 | 9．5 |
| 15. | 1/2 | 22.2 21.8 |
16.6 15．0 |
16.6 15．0 |
4.67 | 4.09 | 5.97 | 5.18 | 3.73 | 4.78 | 9．5 |
| 20. | 3/4 | 27.6 27.2 |
21.7 20.2 |
21.7 20.2 |
4.90 | 4.27 | 6.96 | 6.04 | 3.91 | 5.56 | 12.5 |
| 25 | 1 | 34.3 33.9 |
27.4 25.9 |
27.4 25.9 |
5.69 | 4.98 | 7.92 | 6.93 | 4.55 | 6.35 | 12.5 |
| 32 | 1-1 / 4. | 43.1. 42.7 |
35.8 34.3 |
35.8 34.3 |
6.07 | 5.28 | 7.92 | 6.93 | 4.85 | 6.35 | 12.5 |
| 40 | 1-1 / 2 | 49.2 48.8 |
41.6 40.1 |
41.6 40.1 |
6.35 | 5.54 | 8.92 | 7.80 | 5.08 | 7.14 | 12.5 |
| 50 | 2 | 61.7 61.2 |
53.3. 51.7 |
53.3. 51.7 |
6.93 | 6.04 | 10.92 | 9.50 | 5.54 | 8.74 | 16.0 |
| 65 | 2 - 1/2 | 74.4 73.9 |
64.2 61.2 |
64.2 61.2 |
8.76 | 7.67 | 7.01 | 16.0 | |||
| 80 | 3. | 90.3 89.8 |
79.4 76.4 |
79.4 76.4 |
9.52 | 8.30 | 7.62 | 16.0 | |||
| 100. | 4. | 115.7 115.2 |
103.8 100.7 |
103.8 100.7 |
10.69 | 9.35. | 8.56 | 16.0 | |||
| 中心到插座底部 | 铺设长度 | 公差± | 结束墙壁 Thikcness k min. |
笔名 管道 尺寸 |
DN. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90°弯头 t恤,十字架 |
45°弯头 | 联轴器 E. |
一半 联轴器 F |
一种 | E. | F | ||||||
| 班级指定 | 班级指定 | 班级指定 | ||||||||||
| 3000. | 6000. | 3000. | 6000. | 3000. | 6000. | |||||||
| 11.0 | 11.0 | 8.0 | 8.0 | 6.5 | 16.0 | 1.0 | 1.5 | 1.0 | 4.8 | 6.4 | 1/8 | 6. |
| 11.0 | 13.5 | 8.0 | 8.0 | 6.5 | 16.0 | 1.0 | 1.5 | 1.0 | 4.8 | 6.4 | 1/4 | 8. |
| 13.5 | 15．5 | 8.0 | 11.0 | 6.5 | 17.5 | 1.5 | 3.0 | 1.5 | 4.8 | 6.4 | 3/8 | 10. |
| 15．5 | 19.0 | 11.0 | 12.5 | 9．5 | 22.5 | 1.5 | 3.0 | 1.5 | 6.4 | 7.9 | 1/2 | 15. |
| 19.0 | 22.5 | 13.0 | 14.0 | 9．5 | 24.0 | 1.5 | 3.0 | 1.5 | 6.4 | 7.9 | 3/4 | 20. |
| 22.5 | 27.0 | 14.0 | 17.5 | 12.5 | 28．5 | 2.0 | 4.0 | 2.0 | 9.6 | 11.2 | 1 | 25 |
| 27.0 | 32.0 | 17.5 | 20.5 | 12.5 | 30.0 | 2.0 | 4.0 | 2.0 | 9.6 | 11.2 | 1-1 / 4. | 32 |
| 32.0 | 38.0 | 20.5 | 25.5 | 12.5 | 32.0 | 2.0 | 4.0 | 2.0 | 11.2 | 12.7 | 1-1 / 2 | 40 |
| 38.0 | 41.0 | 25.5 | 28．5 | 19.0 | 41.0 | 2.0 | 4.0 | 2.0 | 12.7 | 15.7 | 2 | 50 |
| 41.0 | 28．5 | 19.0 | 43.0 | 2.5 | 5.0 | 2.5 | 15.7 | 19.0 | 2 - 1/2 | 65 | ||
| 57.0 | 32.0 | 19.0 | 44.5 | 2.5 | 5.0 | 2.5 | 19.0 | 22.4 | 3. | 80 | ||
| 66.5 | 41.0 | 19.0 | 48.0 | 2.5 | 5.0 | 2.5 | 22.4 | 28.4 | 4. | 100. | ||
套接焊接配件的近似重量
压力温度额定值(PSI)
我们提供工业焊接管件
vwin德赢网美科钢管拥有多年ASME B16.11承插焊接管件的出口和供应经验，广泛应用于以下行业:
- 炼油厂
- 气体处理
- 离岸钻油公司
- 石油化工产品
- 油长
- 肥料
- 造纸及纸浆公司
- 发电
- 特种化学品
- 药品
- 药物
- 钢
- 水泥
- 水管道
- 杀虫剂
- 一般管道
- 建造
- 工程
- 核
- 食品加工及乳品
- 锅炉和热排水员
