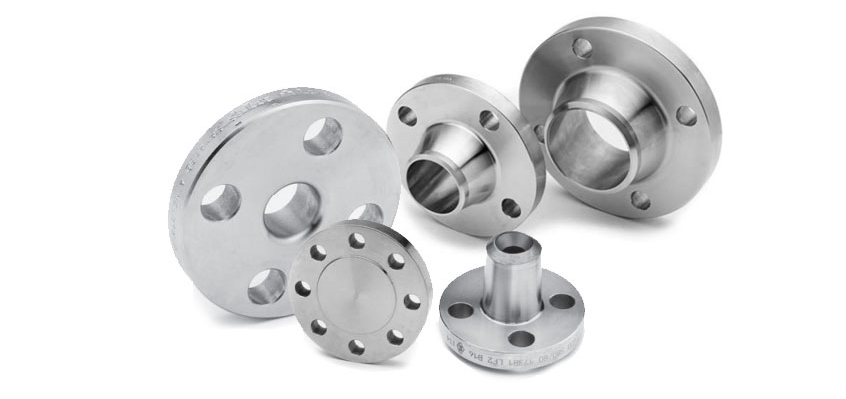

EN 1092-1 Type 05法兰制造商和股票师

制造ASME / ANSI B16.5 / B16.47 EN 1092-1在我们的印度孟买工厂的05型法兰
我们认可为EN 1092-1型05型法兰,盲法兰EN 1092-1型05,ASME B16.5 / ANSI B16.47 ZH 1092-1型5型法兰,EN 1092-105A / 05B型法兰,EN 1092-1型05 PN10 / PN16 / PN40凸缘尺寸,EN 1092-1型05形式A / B盲法兰。
www.vwin888EN 1092-1型法兰制造的材料包括不锈钢(SS),HASTELLOY,MONEL,INCONEL,TITANIIN,双面钢,镍合金,超级双工钢,灌注,合金20,254 SMO,铜镍,碳钢(CS),合金钢,铝,青铜,温和钢(MS),黄铜。
EN 1092-1型05法兰标准规格
- 类型EN 1092-1型05法兰
- 尺寸½“(15 nb)至48”(1200nb)
- 班级150磅,300磅,600磅,900磅,1500磅,2500磅,DIN标准ND-6,10,16,25,40等
- dinDIN2527,DIN2566,DIN2573,DIN2576,DIN2641,DIN2642,DIN2655,DIN2656,DIN2627,DIN2628,DIN2629,DIN 2631,DIN2632,DIN2633,DIN2634,DIN2635,DIN2636,DIN2637,DIN2638,DIN2673
- BS.BS4504,BS4504,BS1560,BS10
- 通知SORF,WNRF,BLRF,SWRF,LAP接头,螺纹,减少,景观等
- 专业根据绘图
- 标准ANSI B16.5,ANSI B16.47,ANSI B16.36,ANSI B16.48,BS 4504,EN1092,UNI 2277/2278,DIN,JIS,SABS1123,GOST-12820
- 涂层/表面处理防锈漆,油黑色涂料,黄色透明,镀锌,冷热浸镀锌
- 连接类型戒指型接头,膝盖关节面,凸起面,平面,大男女,小男性,大,舌头和沟,小舌和沟
- 法兰面部类型平面(FF),抬起面(RF),环形接头(RJT)
- 方面ANSI B16.5,ANSI B16.47系列A&B,MSS SP44,ASA,API-605,AWWA,自定义图纸
- 包装没有熏蒸或熏蒸胶合板/木托盘或案例
- 用法/应用程序油田,海上,水系统,造船,天然气,电力,管道项目等
www.vwin888EN 1092-1型05法兰的材料,标准和等级
- 不锈钢EN 1092-1型05法兰ASTM A 182,240 F 304,304L,304H,316,316L,316TI,310,310S,321,321H,317,347,347H,904L
- 双工钢EN 1092-1型05法兰ASTM / ASME A / SA 182 F 44,F 45,F51,F 53,F 55,F 60,F 61
- Super Duplex EN 1092-1 Type 05法兰ASTM / ASME A / SA 182 F 44,F 45,F51,F 53,F 55,F 60,F 61
- 镍合金EN 1092-1型05法兰ASTM SB564,SB160,SB472,SB162 - 镍200(未编号N02200),镍201(未编号N02201),Monel 400(Uns No.N04400),Monel 500(Uns No.N05500),Inconel 800(Unt No。N08800),Inconel 825(Uns No.N08825),Inconel 600(Uns No.N06600),Inconel 625(Uns No.N06625),Inconel 601(未编号N06601),Hastelloy C 276(Uns No.N10276),合金20(未编号N08020)
- 铜合金EN 1092-1型05法兰ASTM SB 61,SB62,SB151,SB152 - UNS No.C 70600(Cu-Ni 90/10),C 71500(Cu-Ni 70/30),UNS No.C 10100,10200,10300,10800,12000,12200
- 合金EN 1092-1型05法兰合金20,合金C,合金C276,合金B2
- 低温钢EN 1092-1型05法兰ASTM A350 LF2,LF3,LF6
- 高产en 1092-1型05法兰ASTM A694 F42,F52,F60,F65,F70
- 碳钢EN 1092-1型05法兰ASTM / ASME A / SA 105 ASTM / ASME A 350,ASTM A 181 LF 2 / A516 GR.70 A36,A694 F42,F46,F52,F60,F65,F706
- 合金钢EN 1092-1型05法兰ASTM / ASME A / SA 182&A 387 F1,F5,F9,F11,F12,F22,F91
EN 1092-1尺寸05法兰
法兰尺寸EN 1092-1盲型 - 05 PN 16表面B1和垫片紧绷的音素规则
DN. | 直径 | 螺栓 | 厚度 | t | 表面 | 表面 | 网 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
外部 | 螺栓 | 螺栓 | NR. | 类型 | 允许 | 对于垫圈 | 重量 | |||||||
圆圈 | 洞 | 厚度 | 蒂格尼 | |||||||||||
D. | K. | L. | C1. | + / - mm | D1 | F1 | gmax. | 公斤 | ||||||
15. | 95. | 65. | 14. | 4. | M12 | 16. | 1 | 45. | 2 | 0,67 | ||||
20. | 105. | 75. | 14. | 4. | M12 | 18. | 1 | 58. | 2 | 0,94 | ||||
25. | 115. | 85. | 14. | 4. | M12 | 18. | 1 | 68. | 2 | 1,11. | ||||
32. | 140. | 100. | 18. | 4. | M16 | 18. | 1 | 78. | 2 | 1,82 | ||||
40 | 150. | 110. | 18. | 4. | M16 | 18. | 1 | 88. | 3. | 2,08 | ||||
50. | 165. | 125. | 18. | 4. | M16 | 18. | 1 | 102. | 3. | 2,59 | ||||
65. | 185. | 145. | 18. | 4; 8 | M16 | 18. | 1 | 122. | 3. | 55. | 3,32 | |||
80 | 200. | 160. | 18. | 8. | M16 | 20. | 1,5 | 138. | 3. | 70 | 3,60 | |||
100. | 220. | 180. | 18. | 8. | M16 | 20. | 1,5 | 158. | 3. | 90. | 4,39 | |||
125. | 250. | 210. | 18. | 8. | M16 | 22. | 1,5 | 188. | 3. | 115. | 5,41 | |||
150. | 285. | 240. | 22. | 8. | M20 | 22. | 1,5 | 212. | 3. | 140. | 7,14. | |||
200. | 340. | 295. | 22. | 12. | M20 | 24. | 1,5 | 268. | 3. | 190 | 9,73 | |||
250. | 405. | 355. | 26. | 12. | M24 | 26. | 1,5 | 320. | 3. | 235. | 14,21 | |||
300 | 460. | 410. | 26. | 12. | M24 | 28. | 1,5 | 378. | 4. | 285. | 18,99 | |||
350. | 520. | 470. | 26. | 16. | M24 | 30. | 1,5 | 438. | 4. | 330. | 28,13 | |||
400 | 580. | 525. | 30. | 16. | M27. | 32. | 1,5 | 490. | 4. | 380. | 35,86 | |||
450. | 640. | 585. | 30. | 20. | M27. | 40 | 1,5 | 550. | 4. | 425. | 46,13 | |||
500. | 715. | 650. | 33. | 20. | M30. | 44. | 1,5 | 610. | 4. | 475. | 64,03 | |||
600 | 840. | 770. | 36. | 20. | M33. | 54. | 2 | 725. | 5. | 575. | 96,05 | |||
700 | 910. | 840. | 36. | 24. | M33. | 58. | 2 | 795. | 5. | 670. | 80,64 | |||
800 | 1025. | 950. | 39. | 24. | M36. | 62. | 2 | 900 | 5. | 770. | 102,58 | |||
900 | 1125. | 1050. | 39. | 28. | M36. | 64. | 2 | 1000 | 5. | 860. | 117,57 | |||
1000 | 1255. | 1170. | 42. | 28. | M39. | 68. | 2 | 1115. | 5. | 960. | 149,58 | |||
1200. | 1485. | 1390 | 48. | 32. | M45. | * | 2 | 1330. | 5. | 1160. | ||||
1400. | 1685. | 1590 | 48. | 36. | M45. | * | 2 | 1530. | 5. | 1346. | ||||
1600 | 1930年 | 1820年 | 56. | 40 | M52. | * | 2 | 1750. | 5. | 1546. | ||||
1800 | 2130. | 2020. | 56. | 44. | M52. | * | 2 | 1950年 | 5. | 1746. | ||||
2000年 | 2345 | 2230. | 62. | 48. | M56. | * | 2 | 2155. | 5. | 1950年 | ||||
*钢法兰的厚度公差在每个表面上工作! *必须由客户指定厚度! |
EN1092-1 Type05 PN16盲法兰尺寸
直径 | 法兰 | 螺丝 | 重量 (7,85 kg / dm3) |
||||
---|---|---|---|---|---|---|---|
公斤ydF4y2Ba | D. | B. | D2 | 线 | 螺栓孔 | 公斤 | |
15. | 65. | 95. | 16. | 14. | M12 | 4. | 0,813 |
20. | 75. | 105. | 18. | 14. | M12 | 4. | 1,140. |
25. | 85. | 115. | 18. | 14. | M12 | 4. | 1,380 |
32. | 100. | 140. | 18. | 18. | M16 | 4. | 2,030 |
40 | 110. | 150. | 18. | 18. | M16 | 4. | 2,350 |
50. | 125. | 165. | 18. | 18. | M16 | 4. | 2,880 |
65. | 145. | 185. | 18. | 18. | M16 | 4. | 3,643 |
80 | 160. | 200. | 20. | 18. | M16 | 8. | 4,610 |
100. | 180. | 220. | 20. | 18. | M16 | 8. | 5,650 |
125. | 210. | 250. | 22. | 18. | M16 | 8. | 8,130 |
150. | 240. | 285. | 22. | 22. | M20 | 8. | 10,500 |
200. | 295. | 340. | 24. | 22. | M20 | 12. | 16,200 |
250. | 355. | 405. | 26. | 26. | M24 | 12. | 25,000. |
300 | 410. | 460. | 28. | 26. | M24 | 12. | 35,100. |
350. | 470. | 520. | 30. | 26. | M24 | 16. | 48,000. |
400 | 525. | 580. | 32. | 30. | M27. | 16. | 63,500. |
450. | 585. | 640. | 40 | 30. | M27. | 20. | 96,600. |
500. | 650. | 715. | 44. | 33. | M30. | 20. | 133,000. |
600 | 770. | 840. | 54. | 36. | M33. | 20. | 226,000. |
700 | 840. | 910. | 58. | 36. | M33. | 24. | 285,000 |
800 | 950. | 1025. | 62. | 39. | M36. | 24. | 388,000. |
900 | 1050. | 1125. | 64. | 39. | M36. | 28. | 483,000. |
1000 | 1170. | 1255. | 68. | 42. | M39. | 28. | 64万 |
1.表面饰面面向A,B1,B2等类型 | |||||||
2.法兰标记:Logo EN 1092-1 / 05 / DN100 / PN16 / P245GH / HEAT NUMBER |
EN 1092-1型05 PN10盲法兰尺寸
直径 | 法兰 | 螺丝 | 重量 (7,85 kg / dm3) |
||||
---|---|---|---|---|---|---|---|
公斤ydF4y2Ba | D. | B. | D2 | 线 | 螺栓孔 | 公斤 | |
200. | 295. | 340. | 24. | 22. | M20 | 8. | 16,500 |
250. | 350. | 395. | 26. | 22. | M20 | 12. | 24,100. |
300 | 400 | 445. | 26. | 22. | M20 | 12. | 30,800 |
350. | 460. | 505. | 26. | 22. | M20 | 16. | 39,600. |
400 | 515. | 565. | 26. | 26. | M24 | 16. | 49,400 |
450. | 565. | 615. | 28. | 26. | M24 | 20. | 63,000. |
500. | 620. | 670. | 28. | 26. | M24 | 20. | 75,200. |
600 | 725. | 780. | 34. | 30. | M27. | 20. | 124,000 |
700 | 840. | 895. | 38. | 30. | M27. | 24. | 183,000. |
800 | 950. | 1015. | 48. | 33. | M30. | 24. | 297,000. |
900 | 1050. | 1115. | 50. | 33. | M30. | 28. | 374,000. |
1000 | 1160. | 1230. | 54. | 36. | M33. | 28. | 492,000 |
1200. | 1380. | 1455. | 66. | 39. | M36. | 32. | 842,000. |
1.表面饰面面向A,B1,B2等类型 | |||||||
2.法兰标记:徽标EN 1092-1 / 05 / DN100 / PN10 / P245GH / HEAT NUMBER |
EN 1092-1型05 PN6盲法兰尺寸
直径 | 法兰 | 螺丝 | 重量 (7,85 kg / dm3) |
||||
---|---|---|---|---|---|---|---|
公斤ydF4y2Ba | D. | B. | D2 | 线 | 螺栓孔 | 公斤 | |
15. | 55. | 80 | 12. | 11. | M10 | 4. | 0,438 |
20. | 65. | 90. | 14. | 11. | M10 | 4. | 0,657 |
25. | 75. | 100. | 14. | 11. | M10 | 4. | 0,821. |
32. | 90. | 120. | 14. | 14. | M12 | 4. | 1,180 |
40 | 100. | 130. | 14. | 14. | M12 | 4. | 1,390 |
50. | 110. | 140. | 14. | 14. | M12 | 4. | 1,620 |
65. | 130. | 160. | 14. | 14. | M12 | 4. | 2,140. |
80 | 150. | 190 | 16. | 18. | M16 | 4. | 3,430 |
100. | 170. | 210. | 16. | 18. | M16 | 4. | 4,220 |
125. | 200. | 240. | 18. | 18. | M16 | 8. | 6,100. |
150. | 225. | 265. | 18. | 18. | M16 | 8. | 7,510 |
200. | 280. | 320. | 20. | 18. | M16 | 8. | 12,300 |
250. | 335. | 375. | 22. | 18. | M16 | 12. | 18,500 |
300 | 395. | 440. | 22. | 22. | M20 | 12. | 25,500 |
350. | 445. | 490. | 22. | 22. | M20 | 12. | 31,800 |
400 | 495. | 540. | 22. | 22. | M20 | 16. | 38,500. |
450. | 550. | 595. | 24. | 22. | M20 | 16. | 51,200. |
500. | 600 | 645. | 24. | 22. | M20 | 20. | 60,100 |
600 | 705. | 755. | 30. | 26. | M24 | 20. | 103,000. |
700 | 810. | 860. | 40 | 26. | M24 | 24. | 178,000. |
800 | 920. | 975. | 44. | 30. | M27. | 24. | 252,000. |
900 | 1020. | 1075. | 48. | 30. | M27. | 24. | 336,000. |
1000 | 1120. | 1175. | 52. | 30. | M27. | 28. | 435,000. |
1200. | 1340. | 1405. | 60. | 33. | M30. | 32. | 717,000. |
1400. | 1560. | 1630. | 68. | 36. | M33. | 36. | 1.094,000. |
1600 | 1760. | 1830年 | 76. | 36. | M33. | 40 | 1.545,000. |
1800 | 1970年 | 2045. | 84. | 39. | M36. | 44. | 2.131,000 |
2000年 | 2180. | 2265 | 92. | 42. | M39. | 48. | 2.862,000. |
1.表面饰面面向A,B1,B2等类型 | |||||||
2.法兰标记:Logo EN 1092-1 / 05 / DN100 / PN6 / P245GH / HEAT NUMBER |
行业我们临近05型法兰
vwin德赢网Micron Steel&Tubes具有多年的出口和供应EN 1092-1型05型法兰,广泛用于以下行业:
- 炼油厂
- 气体加工
- 离岸钻油公司
- 石油化学
- 烃
- 肥料
- 纸和纸浆公司
- 发电
- 特种化学品
- 药品
- 毒品
- 钢
- 水泥
- 水管线
- 杀虫剂
- 一般管道
- 建造
- 工程
- 核
- 食品加工和乳制品
- 锅炉和热排水员
EN 1092-1类型05法兰的可用类型
EN 1092-1型05法兰 | EN 1092-1型05盲法兰 |
不锈钢EN 1092-1型05法兰 | 锻造钢凸起脸EN 1092-1型05法兰 |
碳钢EN 1092-1型05法兰 | ANSI B16.47 EN 1092-1 Type 05法兰 |
合金钢EN 1092-1型05法兰股东 | 第150级LBS EN 1092-1 Type 05法兰股票最重要 |
镍合金EN 1092-1型05法兰供应商 | MSS SP44 EN 1092-1型05法兰 |
INCONEL EN 1092-1 TYPE 05法兰 | 300 LBS EN 1092-1型05法兰 |
合金钢EN 1092-1型05型法兰出口商 | 600级LBS EN 1092-1型05法兰 |
双工钢EN 1092-1型05法兰 | DIN / EN EN 1092-1 Type 05法兰制造商 |
钛合金EN 1092-1型05法兰 | ASME / ANSI B16.5 EN 1092-1型05法兰 |
超级双工钢EN 1092-1型05盲法兰 | ANSI / ASME EN 1092-1 Type 05法兰 |
铜镍EN 1092-1型05法兰 | 高品质EN 1092-1 TYPE 05法兰出口商 |
我们出口和供应的城市名单
|
|
|
|
国家名单我们出口和供应
|
|
|
|
en 1092-1 Type 05法兰的价格范围
价格经常因差异而异,也取决于最低秩序,并且在没有任何先前通知的情况下可能会改变。更多细节接触我们现在并立即引用。
- EN 1092-1型05盲空白法兰:US $ 10.00- $ 200.00 /件
- EN 1092-1型05 PN10盲法兰:US $ 2.50- $ 12.00 /件
- EN 1092-1-05 PN16 DN250盲法兰:US $ 1000.00- $ 1300.00 /吨
- 不锈钢EN 1092-1型05法兰:US $ 1.00- $ 20.00 /件
